GS, permalink
Sveiki,
turiu tokią užduotį. Iš ~48V reikia padaryt DC 6V, iki 1A. Gal yra
kažkas gatavo, kas čia tiktų? Tingisi trafuko ieškot ir kažką klijuot.
-
GS, permalink
2021-08-28 15:39, GS rašė:
Sveiki,
turiu tokią užduotį. Iš ~48V reikia padaryt DC 6V, iki 1A. Gal yra
kažkas gatavo, kas čia tiktų? Tingisi trafuko ieškot ir kažką klijuot.
P.S. gal kažkas tokio ir diodų tiltelis priekyje? Praktikoje nesu tokio
bandęs.https://www.voltai.lt/dc-dc-itampos-keitiklis-is-8-36v-i-1-25-32v-5a-xl4015-step-down
-
Grzegorz Brzęczyszczykiewicz, permalink
2021-08-28 15:39, GS rašė:
Sveiki,
turiu tokią užduotį. Iš ~48V reikia padaryt DC 6V, iki 1A. Gal yra
kažkas gatavo, kas čia tiktų? Tingisi trafuko ieškot ir kažką klijuot.Hm, panaudoti įranga su PoE ir pakeisti išėjimo įtampą?
Kinija (
https://www.anodas.lt/dc-dc-itampos-regulatorius-6-1v-36v-i-6v-d24v5f6-step-up-down
,
https://www.anodas.lt/dc-dc-itampos-keitiklis-is-5-40v-i-1-2-35v-9a-300w-step-down
) nori DC ir priima iki 36 - 40 V.--
GrzegorzChrząszczyrzewoszyce, powiat Łękołody
-
GS, permalink
https://www.anodas.lt/dc-dc-itampos-regulatorius-6-1v-36v-i-6v-d24v5f6-step-up-down
,
https://www.anodas.lt/dc-dc-itampos-keitiklis-is-5-40v-i-1-2-35v-9a-300w-step-down
) nori DC ir priima iki 36 - 40 V.Jo, su PoE čia gera idėja. Nes tie DC-DC keitikliukai nepraeina pagal IN
voltage. Nes jau yra ~48V, tai išlyginus ir užmetus elektrolitą, bus
dafiga per daug.-
Grzegorz Brzęczyszczykiewicz, permalink
2021-08-28 16:20, GS rašė:
Jo, su PoE čia gera idėja. Nes tie DC-DC keitikliukai nepraeina pagal IN
voltage. Nes jau yra ~48V, tai išlyginus ir užmetus elektrolitą, bus
dafiga per daug.PoE berods 52 V DC max, tai irgi gali būti iššūkių.
--
GrzegorzChrząszczyrzewoszyce, powiat Łękołody
-
GS, permalink
2021-08-28 16:24, Grzegorz Brzęczyszczykiewicz rašė:
2021-08-28 16:20, GS rašė:
Jo, su PoE čia gera idėja. Nes tie DC-DC keitikliukai nepraeina pagal
IN voltage. Nes jau yra ~48V, tai išlyginus ir užmetus elektrolitą,
bus dafiga per daug.PoE berods 52 V DC max, tai irgi gali būti iššūkių.
Nu jo, ten kokie 68V gausis. Mikrotik pagal specifikaciją leidžia iki
57V PoE.-
Grzegorz Brzęczyszczykiewicz, permalink
2021-08-28 17:57, GS rašė:
2021-08-28 16:24, Grzegorz Brzęczyszczykiewicz rašė:
2021-08-28 16:20, GS rašė:
Jo, su PoE čia gera idėja. Nes tie DC-DC keitikliukai nepraeina pagal
IN voltage. Nes jau yra ~48V, tai išlyginus ir užmetus elektrolitą,
bus dafiga per daug.PoE berods 52 V DC max, tai irgi gali būti iššūkių.
Nu jo, ten kokie 68V gausis. Mikrotik pagal specifikaciją leidžia iki
57V PoE.https://www.electronics-tutorials.ws/diode/diode_5.html
48 V AC nors ir nelabai efektyviai, bet virsta apie 22 V DC. Ir gal šitą
jau galima sumaitinti kinijai.--
GrzegorzChrząszczyrzewoszyce, powiat Łękołody
-
GS, permalink
>
48 V AC nors ir nelabai efektyviai, bet virsta apie 22 V DC. Ir gal šitą
jau galima sumaitinti kinijai.Jo, elementarno. Tik kiek pribijau to, kad bus sunkiau išfiltruot. Ten
eina kalba apie televizinio stiprintuvo pamaitinimą, ir ten netgi yra
perduodama analoginė TV. Taigi gali išlįst bjaurūs dalykai.Dar prisiminiau vieną galimą variantą, ir su gana linksma istorija.
Kažkada keitėm senas analogines kameras į naujas HD-CVI. Senos buvo
didelės, valdomos, pamaitintos per tokius solidžius privestus laidus.
Kažkaip nekilo abejonių, kad ten 220. Taigi viską sustatėm, paleidom.
Viskas veikia. Bet džiaugsmas baigėsi greit, kai sutemo. Kai įsijungė
IR, kameros dirbt nebenorėjo. Žodžiu, radom, kad ten ateina ne 220, o
36V iš kokio tai palėpėj padėto trafo. Tai va - atradom labai neblogus
maitinimo blokelius, kurie veikia labai plačiame įėjimo įtampų
diapazone. Ta jų savybe teko ir vėliau pasinaudoti. Tai ko gero man
tiktų ir šioje situacijoje, tik reikia outputą sutvarkyt, kad būtų 6V o

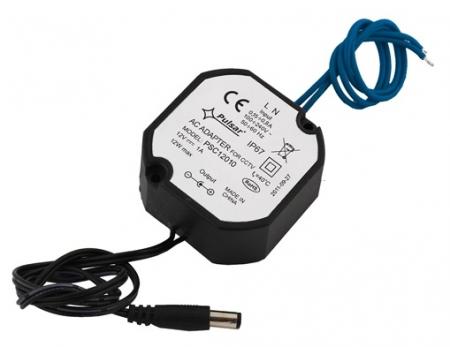

ne 12V. Pridedu nuotrauką. Jie būdavo skirtinguose korpusiukuose -
kvadratiniuose arba stačiakampiuose.- Attachments:
-
GS, permalink
Jie būdavo skirtinguose korpusiukuose -
kvadratiniuose arba stačiakampiuose.
Tokie, jei jau tiksliai.
- Attachments:
-
GS, permalink
2021-08-28 21:03, GS rašė:
Jie būdavo skirtinguose korpusiukuose -
kvadratiniuose arba stačiakampiuose.
Tokie, jei jau tiksliai.
Beje, šitas variantas buvo panaudotas ir pasiteisino. Veikia gerai.
-
-
Grzegorz Brzęczyszczykiewicz, permalink
2021-08-28 21:01, GS rašė:
>>
48 V AC nors ir nelabai efektyviai, bet virsta apie 22 V DC. Ir gal
šitą jau galima sumaitinti kinijai.Jo, elementarno. Tik kiek pribijau to, kad bus sunkiau išfiltruot. Ten
eina kalba apie televizinio stiprintuvo pamaitinimą, ir ten netgi yra
perduodama analoginė TV. Taigi gali išlįst bjaurūs dalykai.dėl 1A aš abejočiau, gi ne siųstuvo stiprintuvas :)
Antenos stiprintuvams standartinis maitinimas yra 12V, 0,1 A -
https://rcl.lt/products/?g=3f2b6ca7dbee9b607b41 ,
https://www.lemona.lt/tv-antenai-maitinimo-saltinis-2-12v-0-1a-sieninis-stabilizuotas-su-tv-kistuku.html
,
https://www.topocentras.lt/tv-antenos-maitinimo-saltinis-12v-0-1a-su-tv-kistuku.htmlJei abejoji dėl triukšmų (o visuomet galima pažiūrėti su skopu) -
praleisk per feritus, tiek AC, tiek DC dalį.
--
GrzegorzChrząszczyrzewoszyce, powiat Łękołody
-
-
-
-
