akumu pajungimo schema |
DJ, permalink
Labas,

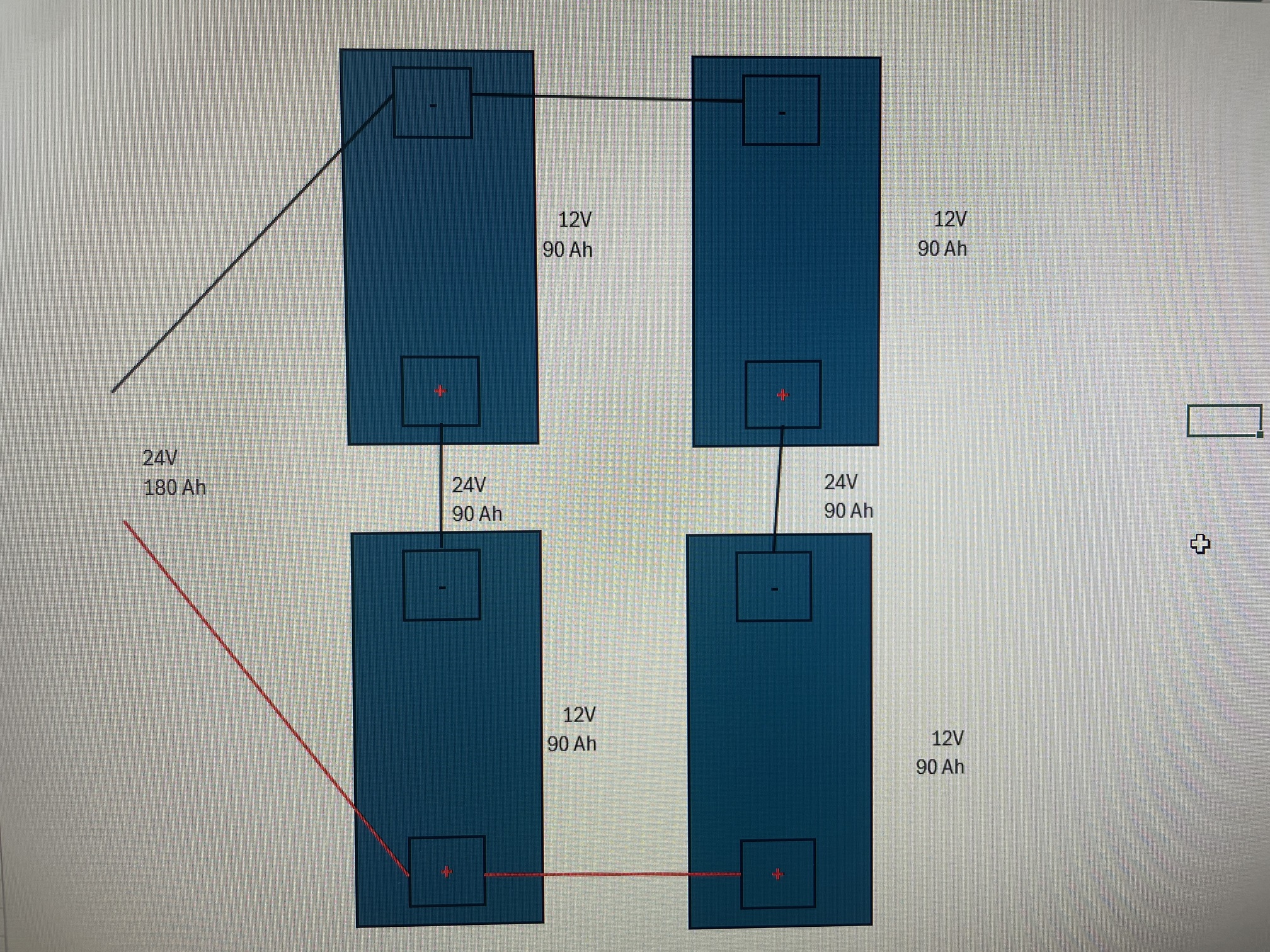

pasitikrinimui ar teisingai susidėliojau sujungimo schemą:
4x12V/90Ah reik sujungti kad pasidarytu 24V sistema.
Tai ar tesingas paveiksliukas?
DJ
Romas, permalink
Tai ar tesingas paveiksliukas?
Aš ir vidurinius taškus sujungčiau.
Pilius, permalink
Intuicija sako, kad nereikia jungti vidurinių taškų kartu.
Victron gamintojo instrukcija. Rekomenduojama į sistemą nueinantį pliusą
jungti nuo vienos poros, o minusą - nuo kitos poros.
https://www.victronenergy.com/media/pg/The_Wiring_Unlimited_book/en/battery-bank-wiring.html
On 6/24/2025 6:47 PM, DJ wrote:
Labas,
pasitikrinimui ar teisingai susidėliojau sujungimo schemą:
4x12V/90Ah reik sujungti kad pasidarytu 24V sistema.Tai ar tesingas paveiksliukas?
DJ
DJ, permalink
Dekui Pilius.
Kaip tik bus jungiami 4 Victron akumai.
Kaip tik šitos schemos man ir reikėjo ir dar atsake i papildoma klausimą.
DJ
On 6/25/2025 12:22 PM, Pilius wrote:
Intuicija sako, kad nereikia jungti vidurinių taškų kartu.
Victron gamintojo instrukcija. Rekomenduojama į sistemą nueinantį pliusą
jungti nuo vienos poros, o minusą - nuo kitos poros.https://www.victronenergy.com/media/pg/The_Wiring_Unlimited_book/en/
battery-bank-wiring.htmlOn 6/24/2025 6:47 PM, DJ wrote:
Labas,
pasitikrinimui ar teisingai susidėliojau sujungimo schemą:
4x12V/90Ah reik sujungti kad pasidarytu 24V sistema.Tai ar tesingas paveiksliukas?
DJ
henryme, permalink
On 6/25/25 12:22, Pilius wrote:
Intuicija sako, kad nereikia jungti vidurinių taškų kartu.
Victron gamintojo instrukcija. Rekomenduojama į sistemą nueinantį pliusą
jungti nuo vienos poros, o minusą - nuo kitos poros.https://www.victronenergy.com/media/pg/The_Wiring_Unlimited_book/en/
battery-bank-wiring.htmlOn 6/24/2025 6:47 PM, DJ wrote:
Labas,
pasitikrinimui ar teisingai susidėliojau sujungimo schemą:
4x12V/90Ah reik sujungti kad pasidarytu 24V sistema.Tai ar tesingas paveiksliukas?
DJ
geras manual'as. ačiū
Romas, permalink
On 2025-06-25 12:22, Pilius wrote:
Intuicija sako, kad nereikia jungti vidurinių taškų kartu.
Intuicija ne visuomet sutampa su fizikos dėsniais.
Jei visi akumai absoliučiai vienodais parametrais nėra skirtumo jungti
vidurio tašką ar ne.
Jei su skirtingais parametrais vidurio taškas veikia kaip dalinis
balansavimas ir sumoje turėtu gautis ilgesnis tarnavimo laikas.
Šiaip balansavimą galima ir papildomą pajungti - schema turėtu būti
labai elementari.
Teisybės Dėlė, permalink
On 2025-06-25 12:22, Pilius wrote:
Intuicija sako, kad nereikia jungti vidurinių taškų kartu.
mano intuicija sako kad reikia jungti
Victron neprieštarauja
Once each string voltage is equal, the midpoints can be connected. Make
sure that the midpoint cabling is able to carry the full current between
the batteries.
DJ, permalink
Sitemoje dar dalyvauja Victron'o balansuoklis.
https://www.victronenergy.com/batteries/battery-balancer
On 6/28/2025 2:09 PM, Teisybės Dėlė wrote:
On 2025-06-25 12:22, Pilius wrote:
Intuicija sako, kad nereikia jungti vidurinių taškų kartu.
mano intuicija sako kad reikia jungti
Victron neprieštarauja
Once each string voltage is equal, the midpoints can be connected. Make
sure that the midpoint cabling is able to carry the full current between
the batteries.
Teisybės Dėlė, permalink
On 2025-06-29 20:32, DJ wrote:
Sitemoje dar dalyvauja Victron'o balansuoklis.
https://www.victronenergy.com/batteries/battery-balancer
tame aprašyme dalyvauja, bet nieko blogo jei sujungsi ir be balansuoklio.
DJ, permalink
Tikiu kad nieko blogo, bet kadangi balansuoklis jau yra, tai tegul ir
buna :)
DJ
On 7/6/2025 5:37 PM, Teisybės Dėlė wrote:
On 2025-06-29 20:32, DJ wrote:
Sitemoje dar dalyvauja Victron'o balansuoklis.
https://www.victronenergy.com/batteries/battery-balancertame aprašyme dalyvauja, bet nieko blogo jei sujungsi ir be balansuoklio.
